色彩还原测试为什么要用广播级监视器

发布日期:2020-11-06 08:28
信息摘要:
彩色测试卡主要用于测试摄像机镜头的色彩还原能力,特别是对人的肤色还原能力。色彩还原测试为什么要用广播级监视器?什么是广播级液晶监视器?...
摄像机或相机镜头在性能测试上有很重要的一环:色彩还原测试。彩色测试卡主要用于测试摄像机镜头的色彩还原能力,特别是对人的肤色还原能力。测试前提,需要配合高质量的广播级监视器及参照测试卡说明书上的参数,测试条件说明。色彩还原测试卡主要适用于摄影、摄像行业,扫描仪、显示器、监视器等对色彩还原要求度较高的行业。这时候应用到的图像测试卡即为我们常用的色彩还原测试卡,可我们在进行摄像机色彩还原测试时,都需要加一个监视器。有兴趣可以点击此篇文章主流图像测试卡种类及作用查看。可是为什么要加一个广播级的监视器呢?其他图像测试卡在测试的时候为什么又不需要广播级监视器?什么是广播级液晶监视器?广播级监视器与普通的监视器又有什么区别?

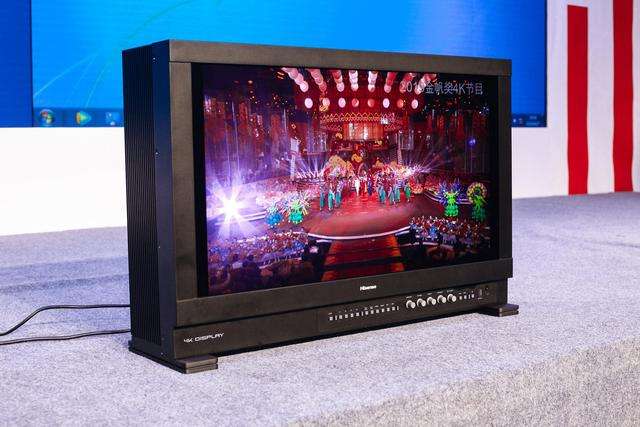

广播级液晶监视器

广播级液晶监视器

广播级液晶监视器其实也是一种显示器,是一种高清晰、高亮度的专业液晶监视器,主要应用于电视台和影视制作中的视频信号监视、图像测试、节目审查、影视节目制作等专业领域。广播级监视器与普通的监视器又有什么区别主要有以下8点:

1、价格。大部分人对广播级的概念不是很清楚,简单列一个标准排序,您就知晓广播级有多好了。一般广电广播行业使用的设备有监视器、调制器、摄像机等硬件设备,这些产品在销售时都会简单分为商用级、专业级、广播级。假如同类型功能的调制器,商用级产品的价格可能在1万左右,而专业级会达到十万左右的价格,广播级达到几十上百万的价格也不奇怪,其他两种产品的分级也都类似。这就是广播级设备的高应用标准、高价格之处。所以广播级监视器与普通监视器(一般监视器也称为显示器)价格方面就相差很大,正规的液晶监视器会采用五金外壳(防撞、屏蔽、散热等原因),智能温控风扇(由于长时间使用,散热方面考虑较多),全新的A+工业液晶屏(考虑大角度视觉仍观看不会色彩失真、白屏)以及专业的驱动主板。也可以这样理解,广播级监视器屏幕必须采用高分辨率的专业数字液晶面板,高纯度的色彩过滤器,高保真的图像处理器,出色的亮度和对比度,极度的可视角度,快速的响应时间,所以综合成本要比普通的液晶显示器要高很多。对于市面上19寸以下的监视器,看看价格就知道是真是假。
2、可视角度。普通的液晶显示器在178度的方向只能看到一片空白,液晶监视器可视角度可以达到178度。这是鉴别液晶监视器和工业液晶显示器的一个很重要的标准。
3、接口。监视器主要是输入视频信号,为了满足前端(调制器输入输出系统设备简称为前端,显示器或者监视器一般称为终端设备)不同设备的接口要求所以监视器的接口会比显示器丰富很多,有BNC、VGA、RGB、HDMI,DVI、S端子等多种接口(这是由于不同信号输入需求所致),以满足不同信号的输入要求,而显示器主要输入VGA信号,接口主要是VGA、S端子等,不能满足各种监控设备的信号输入要求。
4、动态图像处理能力。对于监控安装驱动方案来说,两者存在了不同之处,监视器的驱动主板主要处理动态图像面更出色。图像处理:普通显示器通常观看的是快速变化的活动画面,对静止画面的图像处理能力要差,监视器主要监视的多为静止画面,所以在图像处理上监视器更专业,专业液晶监视器具备带宽补偿和提升电路,视频带宽达到20M,使清晰度大幅提高,专业3D数字梳状滤波器,增强亮度,色度数字降噪处理能力,增强运动检测能力,显著提高运动图像边缘的平滑度, 极大提高了画面的层次感,能更好的表现细节,使画面更加细腻自然。
5、使用时长。液晶显示器由于开机时间一般不超过8个小时,采用的是民用级别的显示主板,而液晶监视器则要负担365天每天二十四小时的工作量,所以必须采用工业级别的驱动主板来保证较高的亮度/对比度/清晰度/超耐高温等,进而降低屏幕的使用损耗,这就是为什么大多数液晶显示器在工程刚刚调试完成后,能够正常显示图像,但是连续开机一段时间后会出现部分屏幕发暗的原因。
6、屏幕等级。最后一点是从液晶屏的等级来比较,正规的液晶监视器则采用的是高亮度工业级A+液晶屏,液晶显示器采用的是民用显示屏,对背光要求要比显示器高,所以,当液晶显示器在显示画面上会发虚,而不能达到很好的图像效果。
7、色彩还原度:如果说清晰度主要是由视频通道的幅频特性决定的话,还原度则主要由监视器中由红(R)、绿(G)、蓝(B)三基色的色度信号和亮度信号的相位所决定。由于监视器所观察的通常为静态图像,因而对监视器色彩还原度的要求比电视机更高,故专业液晶监视器在亮度、色度处理和R、G、B处理上应具备精确的补偿电路和延迟电路,以确保亮/色信号和R、G、B信号的相位同步。
8、稳定度:监视器在构成闭路监控系统时,通常需要每天24小时,每年365天连续无间断的通电使用,并且某些监视器的应用环境可能较为恶劣,这就要求监视器的可靠性和稳定性更高。

        综上所述,可知我们在进行摄像机色彩还原测试时,都需要加一个监视器,其主要原因是监视器的高亮、大可视角度、高色彩还原度,因为 广播级液晶监视器比普通监视器显示效果更接近真实。。也就是说在进行色彩还原测试卡测试摄像机性能时,在高标准的监视器上才能真正看出各种配套设备是否达到最佳的设置,才能输出最后的结果用于软件分析,此时,输出的色彩还原能力才是摄像机最真实的能力。
