如何使用Imatest进行色彩还原测试

发布日期:2017-01-19
信息摘要:
我们通过在D65光源下测试摄像头对色彩的还原能力来聊聊如何使用Imatest进行色彩还原测试,影响色彩还原的因素有CCD、CMOS的性能,摄影镜头的质量,光线的色温等。...

色彩还原指彩色CCD、CMOS经过拍摄加工后,彩色摄影画面的色彩大体上和原景物的色彩相一致。影响色彩还原的因素有CCD、CMOS的性能,摄影镜头的质量,光线的色温等。今天我们通过在D65光源下测试摄像头对色彩的还原能力来聊聊如何使用Imatest进行色彩还原测试。

具体测试步骤如下:

1.调节摄像头的驱动参数调试到最佳,摄像头拍照相关的参数设置为普通模式,如白平衡设置为自动,曝光设为自动等;

2.调节光源及照度到指定的标准

3.将24色色卡置于灯箱正面中心,色卡中心与边缘照度不大于10%。调节摄像头位置,使摄像头正对色卡中心,并使标板占据模组预览画面75%以上,待图像稳定后拍照。

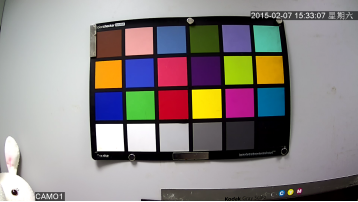

24色色卡拍摄

4.打开Imatest软件,在colorcheck中导入对应的图片,选择合适的测试范围,软件会协助判断24color框的位置,可使用左侧功能键作微调,务必将24color都选在框内,选择“Yes,Continus”进行下一步

在colorcheck导入24色色卡

5.选择"OK"进入下一步

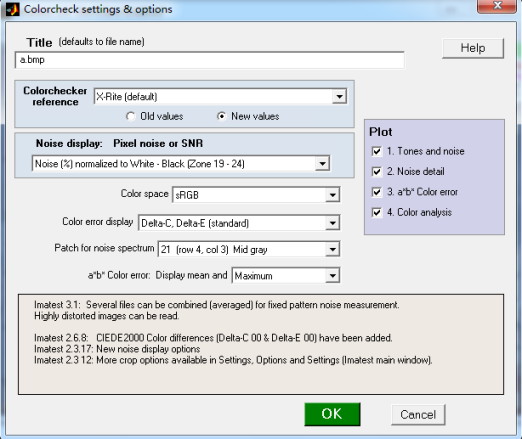

Colorcheck界面

6.测试结果

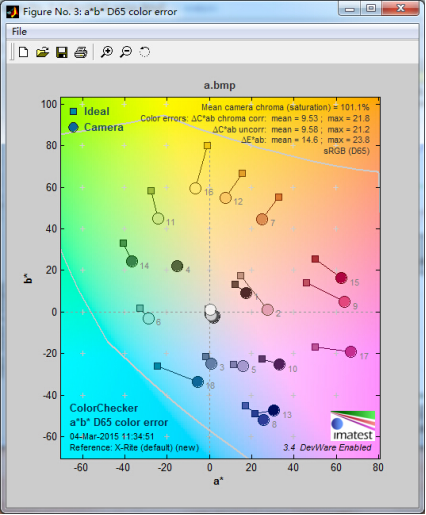

测试结果图

在此图片对应可以看到
▀ideal:表示理想值
●Camera:表示摄像头的实际测得值

Saturation(饱和度):越高颜色越鲜艳,其中Sat=101.1%
ΔC*ab mean=9.53;max=21.8
ΔE*ab mean=14.6;max=23.8

其中ΔC,ΔE表示色彩正确度误差,一般而言值越小表示越接近真实颜色SRGB,也表示摄像模组的颜色误差越小,颜色越好,ΔE*ab计算色度差(C)外,还加入明度差(Y)。
测试摄像模组相对色版24色的表现和色版标准颜色的差异,相机表现的色彩和原始色彩相对较大,数值越大,同样的颜色,方形与圆形越远,则此颜色的倾向越大,色彩差异值不能说越小越好,因为这一数值是24颜色的综合差异值。

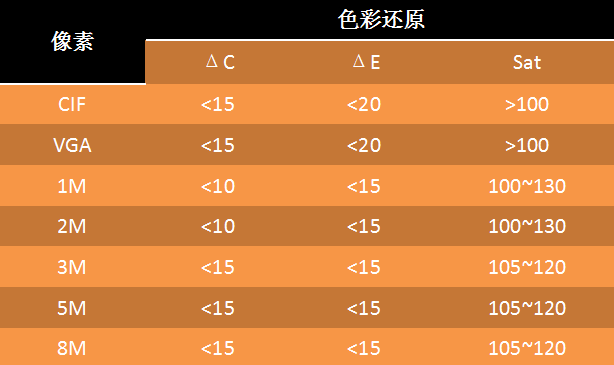

7.色彩还原判定标准

色彩还原判定标准
