HDTV分辨率测试卡TE225

HDTV分辨率测试卡简介

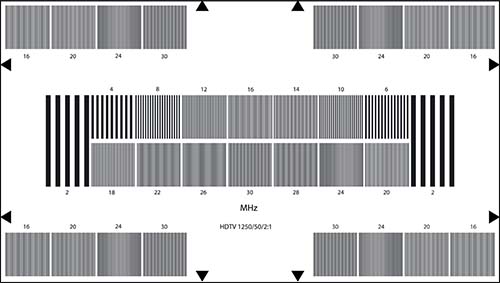

HDTV分辨率测试卡TE225设计用于测量和描述电子HDTV摄像机的频率响应。测试卡由32个多波束场组成，分布在16：9图像区域。这些场在水平和垂直方向上排列，以便测量两个方向上的分辨率。所有频率场都用数字指定，给出相应的频率（MHz）。频率根据1080 / 50i系统计算。

中间的两行是特意安排的，最高分辨率在测试卡的中间。上排在中间具有从4MHz到16MHz的频率。下排具有从18到30MHz的频率，在行的中间具有30MHz的场。频率以2MHz的步幅增加。在左右两端安排2MHz的突发频率。这些突发频率作为参考频率。
