Imafine灰度测试卡

品牌:Imafine
型号:ME083
尺寸:280 x 210mm 可定制
类型:反射式/透射式可选
全国热线

400-888-5135

Imafine灰度测试卡简介

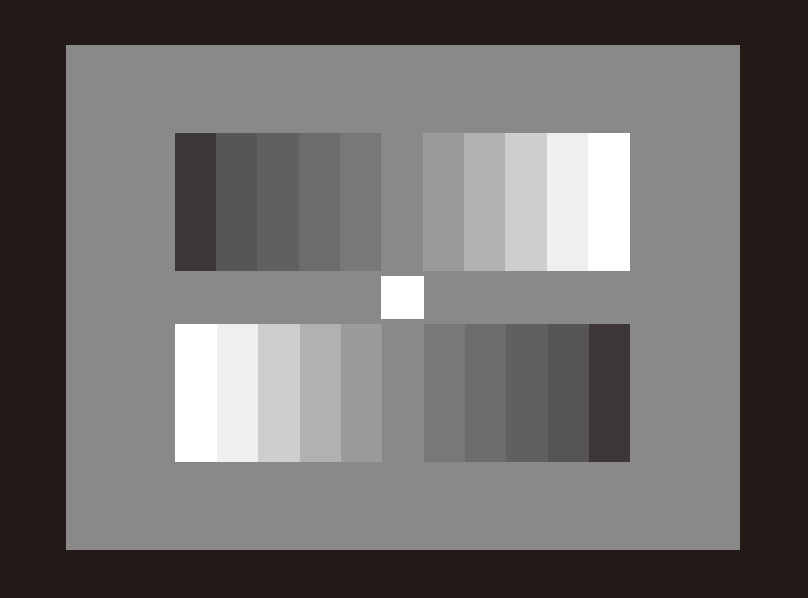

灰度测试卡可以测试噪声,动态范围,对比度,曝光的准确性,镜头眩光等参数。该灰度测试卡配合台式灯箱(请参考摄像头测试标准光源箱)或者挂墙壁使用,用于各种摄像头,相机等测试。Imafine灰度测试卡透射式

灰阶参数表


灰阶等级 密度 反射率%
1 0.05 89
2 0.13 74
3 0.22 60
4 0.32 48
5 0.43 37
6 0.55 28
7 0.69 20
8 0.86 14
9 1.06 9
10 1.31 5
11 1.65 2

两个灰阶条中间的白色区域的密度为D=0.05(反射率=89%)。

11阶反射式灰阶测试卡有种,(γ=1.0) 或 (γ=0.45)

以下(γ=1.0)是反射率及灰阶密度值:

灰阶等级 1
(白色)
2 3 4 5 6 7 8 9 10 11 背景
反射率(%) 83.0 74.9 66.8 58.7 50.6 42.5 34.4 26.3 18.2 10.1 2.0 18.0
密度 0.08 0.13 0.18 0.23 0.30 0.37 0.46 0.58 0.74 1.00 1.70 0.74


以下(γ=0.45)是反射率及灰阶密度值:

灰阶等级 1
(白色)
2 3 4 5 6 7 8 9 10 11 背景
反射率(%) 83.0 71.0 57.0 46.0 37.0 27.4 19.5 13.4 8.3 4.75 2.0 18.0
密度 0.08 0.15 0.24 0.34 0.43 0.56 0.71 0.87 1.08 1.32 1.70 0.74


使用推荐:

调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机,最黑方块会达到10%的信号水平。

反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

Imafine灰度测试卡有透射与反射式可选,有效图像尺寸240*180mm  240*135mm  280*210mm  280*157.5mm等等,亦可定制尺寸。
