8K(UHD TV2) 分辨率测试卡200-4000 CPH

8K(UHD TV2) 分辨率测试卡简介

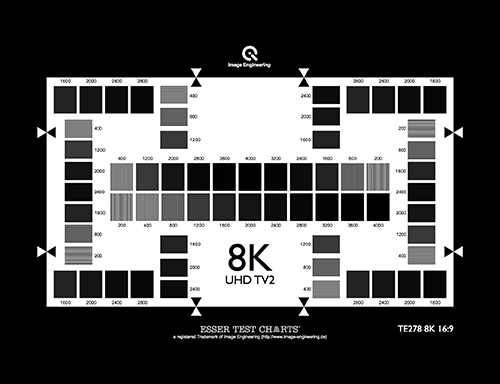

8K(UHD TV2) 分辨率测试卡TE278用于测量和描述电子8K（UHD TV2）摄像机的频率响应。测试卡由50个多波群场组成，分布在16：9的图像区域。 这些场在水平和垂直方向上排列以测量两个方向上的分辨率。 所有场都以周期每像高的分辨率进行标记。 一个循环由一条黑线和一条白线组成。

中间的两行以不同的方式排列。 上排考虑到，最高分辨率在图片的中间。 因此，4000 cph场在中间，频率向两侧减小。

下排频率从左侧的200cph增加到右侧的4000cph。 该行可用于测量和描述被测相机的频率响应。
